Art der Dämmung: Wandheizung in historischem Bau

Konstruktion: Architekturbüro Werner Haase

Ansprechpartner: Werner Haase,

VIP-Lieferant: va-Q-tec AG, Würzburg

Ort des Einbaus: ehemalige Kirche Wernfeld / Main

Ausführungszeitpunkt: Mai 2003

Gefördert durch: Bayerisches Staatsministerium für Wirtschaft, Infrastruktur, Verkehr und Technologie

Kurzbeschreibung der Dämmmaßnahme:
Aus denkmalpflegerischen Gründen war eine konventionelle Dämmung nicht möglich. Dennoch war eine gute Dämmung erforderlich um die Wärmeverluste über das massive Bruchsteinmauerwerk zu reduzieren. VIPs der Größe 0,5 x 1,0 m² wurden auf die EPS-Platten mit Dispersionsmörtel aufgeklebt. Um ein Eindringen von Raumluftfeuchte in die Wand zu verhindern, wurden die Fugen innenseitig abgeklebt. Zwischen den VIP-Reihen wurde ein 50 mm dicker PU-Streifen eingelegt. Zur Befestigung der Wandheizung wurden 15 mm dicke OSB-Platten vor den VIPs über die PU-Streifen angeschraubt, auf denen die Heizschlangen aufgebracht wurden. Diese wurden direkt mit Lehm verputzt.

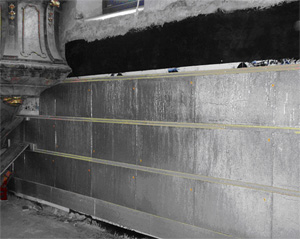

oberes Bild: Photographie der Wandinnenseite, nachdem die Vakuumdämmung aufgebracht ist.

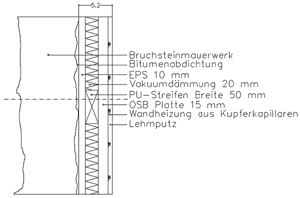

mittleres Bild: Querschnitt durch den Wandaufbau.

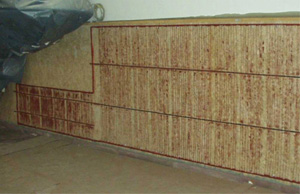

unteres Bild: Photographie der Wandinnenseite nach Aufbringen der Kupferheizschlangen.
